Dynavox TD2801XL 1-1/8″ Silk Dome Tweeter

DYNAVOX TD2801XL TWEETER

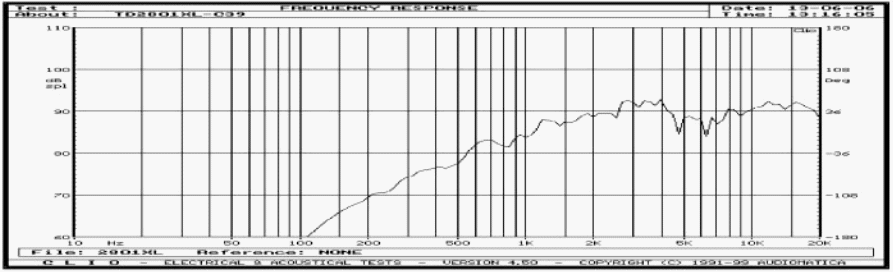

Dynavox TD2801XL Published Frequency ResponseDYNAVOX TD2801XL SPECS FR

Dynavox TD2801XL RAW Frequency ResponseDYNAVOX TD2801XL FREQUENCY RESPONSE

Mic at 24ins, tweeter axis. Impulse Window = 5msec. No Smoothing.
Baffle Width=8-1/8″ • Ported Box=7 liters

Dynavox TD2801XL • 2.5kHz HPF • 18dB/oct

Blue plot=RAW, Red plot=2.5kHz, 18dB/oct

Dynavox TD2801XL Toneburst Energy Storage (TES)DYNAVOX TD2801XL TONEBURST ENERGY STORAGE

Dynavox  TD2801XL Harmonic DistortionDYNAVOX TD2801XL HARMONIC DISTORTION

Red plot = 2nd harmonic • Violet plot = 3rd harmonic
2.5kHz HPF • 18dB/oct

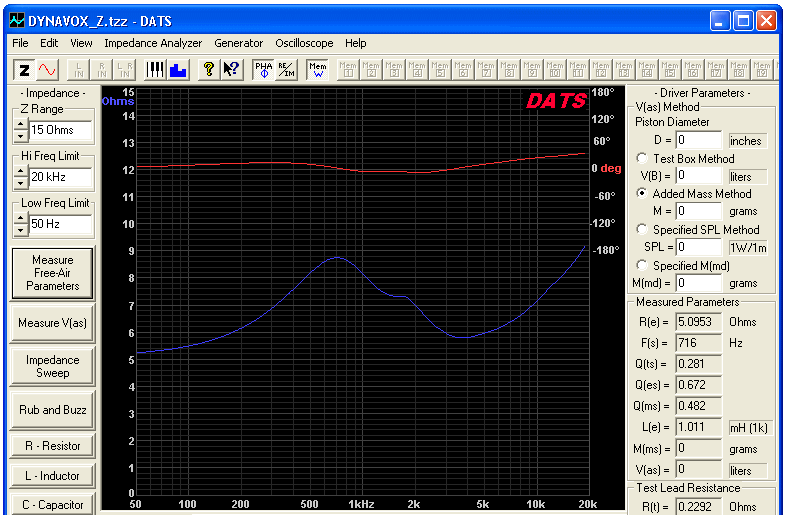

Dynavox TD2801XL ImpedanceDYNAVOX TD2801 XL IMPEDANCE

Fs=716Hz
