Peerless DX20BF00-04 3/4″ Silk Dome Tweeter

PEERLESS DX20BF00-04

Peerless DX20BF00-04 RAW Frequency ResponsePEERLESS DX20BF00-04 RAW FREQUENCY RESPONSE

Fig 1 – Mic at 24 ins, tweeter axis. Impulse Window = 5ms. No Smoothing. Baffle Width = 5″.

Peerless DX20BF00-04 Frequency Response at 2.6kHz (24dB/oct)
PEERLESS DX20BF00-04 2.6kHz CROSSOVER

Fig 2 – Black plot = RAW. Red plot = 2.6kHz (24dB/oct)

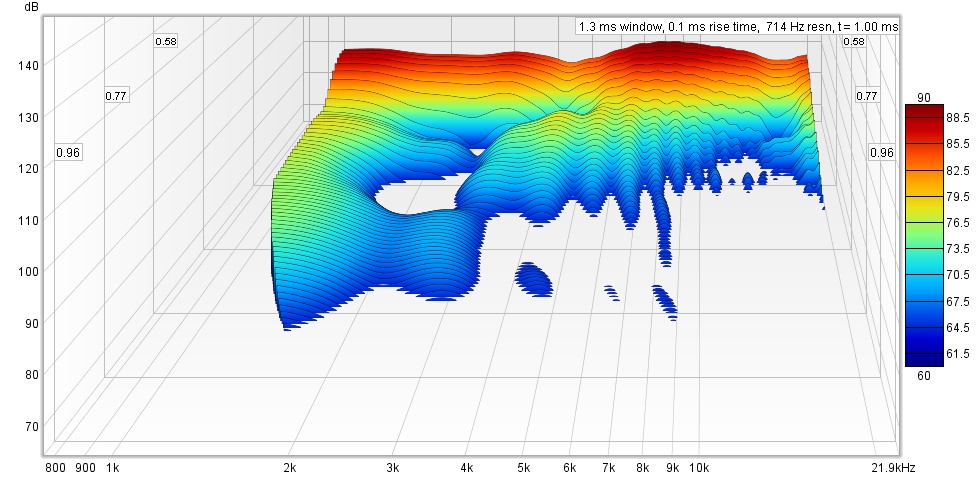

Cumulative Spectral Decay of DX20BF00-04

WATERFALL PEERLESS DX20BF00-04 Fig 3 – Waterfall of DX20BF00-04 without crossover.

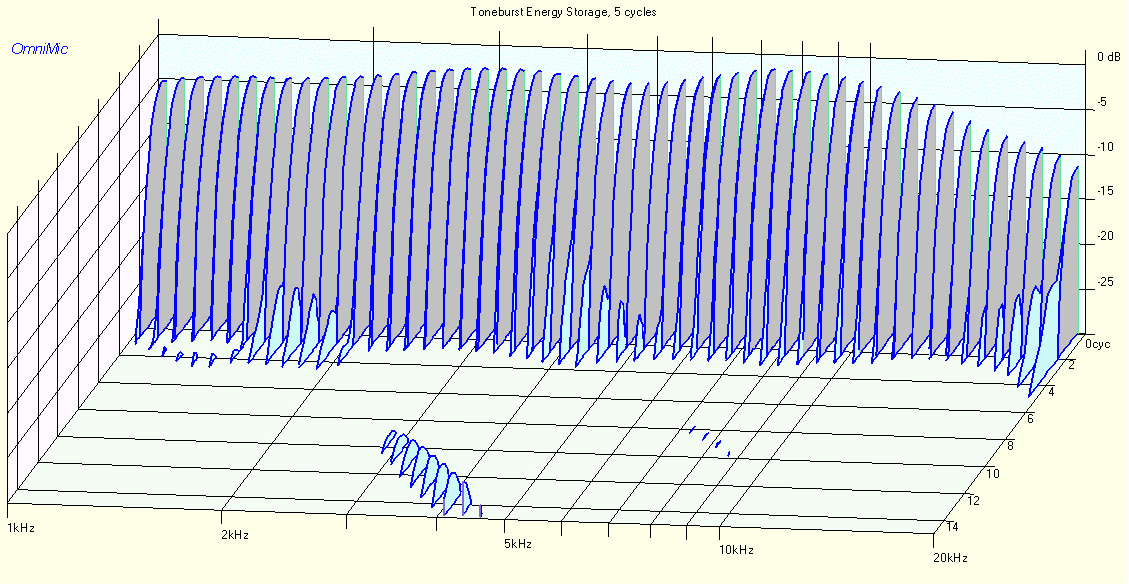

Toneburst Energy Storage of DX20BF00-04PEERLESS DX20BF00-04 TONEBURST ENERGY STORAGE

Fig 4 – Toneburst Energy Storage of DX20BF00-04 without crossover. Impulse Window = 5ms.

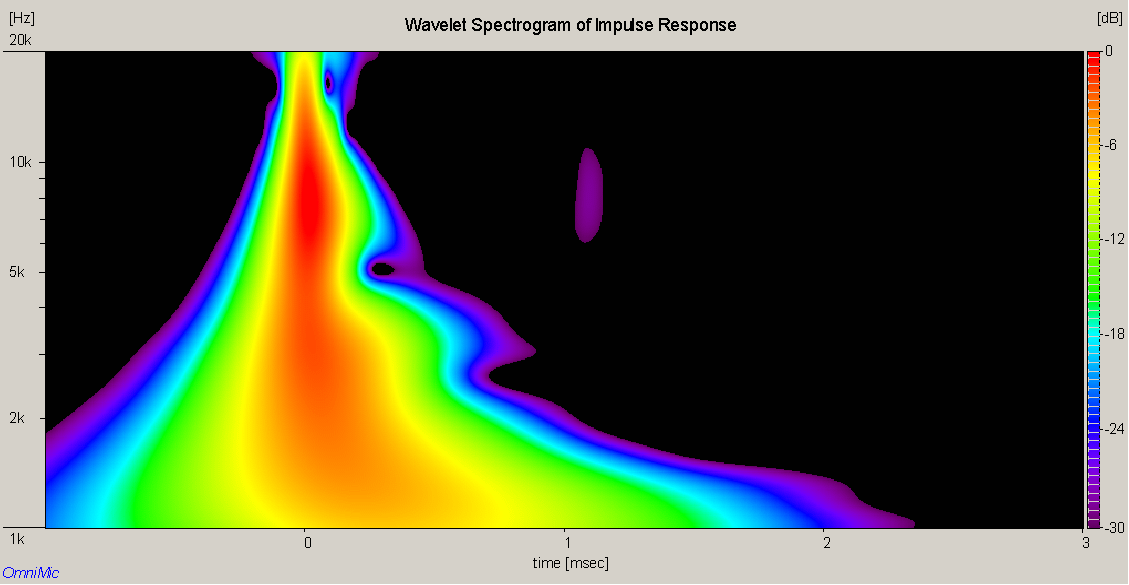

Spectrogram of DX20BF00-04PEERLESS DX20BF00-04 SPECTROGRAM

Fig 5 – Spectrogram of DX20BF00-04 without crossover. Impulse Window = 5ms.

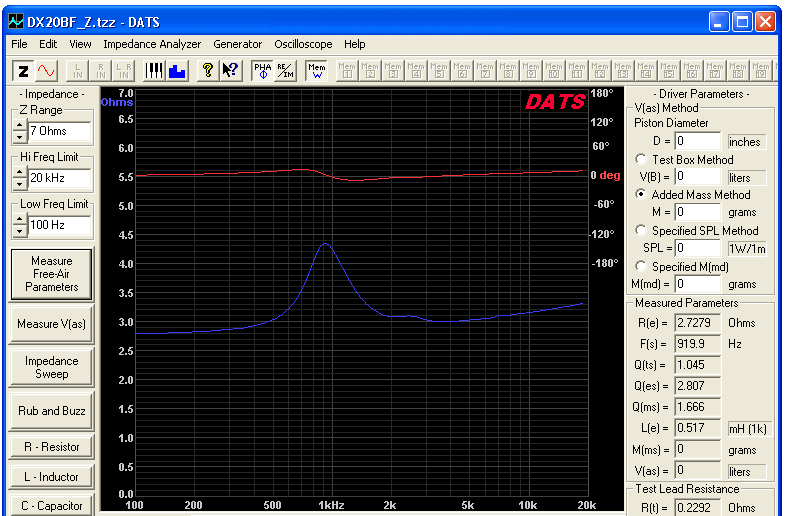

Peerless DX20BF00-04 ImpedancePEERLESS DX20BF00-04 IMPEDANCE

Notes

Remarkable performance for a budget tweeter ($11 at Parts Express). Possible to cross at 2.6kHz cleanly. Virtually no artifacts.
